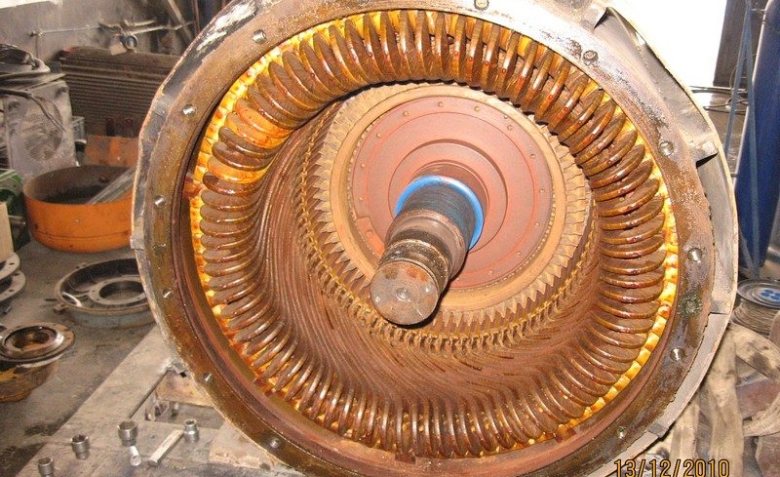

Převíjení generátorů vodních elektráren

Převíjení generátorů vodních elektráren

Převíjení generátorů vodních elektráren: obnova statorového vinutí a pólových cívek rotoru, zkoušky izolace a rázová zkouška (surge).

Převíjení generátorů vodních elektráren je rozsáhlá a precizní oprava, která zahrnuje obnovu statorových vinutí a pólových cívek rotoru synchronních generátorů ve vodních elektrárnách. Společnost Ova Enerji slouží elektrárnám od svého založení; dnes v naší dílně v Dilovası OSB obnovujeme statorová a rotorová vinutí generátorů vodních elektráren.

Porucha vinutí generátoru znamená zastavení výroby elektrárny. Rozhodující je proto správná diagnostika poruchy, obnova vinutí správnými materiály a postupy a komplexní zkoušky před předáním.

Konstrukce generátoru vodní elektrárny

Ve vodních elektrárnách turbína obvykle pohání synchronní generátor otáčející se nízkými nebo středními otáčkami. Aby tyto generátory při nízkých otáčkách vyráběly síťovou frekvenci, mají na rotoru velký počet vyniklých pólů. Na každém pólu je budicí (pólová) cívka napájená stejnosměrným proudem.

Ve statoru je třífázové vinutí, které nese vyráběné napětí. Podle napěťové úrovně se toto vinutí může skládat z tvarových cívek a je chráněno izolací na bázi slídy. Protože statorová a rotorová vinutí jsou vystavena odlišnému namáhání, posuzují se každé zvlášť.

Časté poruchy generátorů vodních elektráren

• Stárnutí izolace statoru: Tepelné cykly, vlhkost a znečištění během dlouhých let oslabují izolaci; vznikají zemní spojení a mezifázové poruchy.
• Částečné výboje a povrchové stopy: Objevují se zejména na výstupech cívek a u ústí drážek.
• Mezizávitový zkrat v pólových cívkách: Vede k magnetické nesymetrii, vibracím a zahřívání.
• Zemní spojení budicího vinutí: Porušení izolace mezi rotorovým vinutím a kostrou.
• Uvolnění cívek: Při uvolnění klínů a vazeb cívky vibrují a izolace se opotřebovává.

Pokles hodnot při pravidelných měřeních izolace, nárůst teploty, změna vibrací nebo vybavování ochran ukazují, že je vinutí třeba podrobně prověřit.

Náš postup převíjení generátorů vodních elektráren

1. Vstupní expertiza a záznam: Stav statorových a rotorových vinutí se vyfotografuje a provedou se elektrická měření.
2. Nabídka a schválení: Předložíme nabídku založenou na zjištěních; dodatečné práce se bez Vašeho souhlasu neprovádějí.
3. Demontáž a údaje o vinutí: Stávající vinutí se demontují; rozměry cívek, údaje o vinutí a schéma zapojení se zaznamenají.
4. Kontrola plechového svazku: Plechový svazek statoru se kontroluje zkouškou zkratu a termokamerou.
5. Obnova vinutí: Statorové vinutí a potřebné pólové cívky se znovu vyrobí podle originálních údajů a uloží.
6. Impregnace a sušení: Vinutí se impregnují lakem a suší vypalováním.
7. Vyvažování: Rotory vhodných rozměrů se vyváží na naší vyvažovačce s kapacitou 3 m průměru a 3 tuny podle ISO 1940/1.

K přepravě a otáčení těžkých těles máme v dílně mostový jeřáb o nosnosti 20 tun a jednokolejnicový jeřáb o nosnosti 5 tun.

Zkoušky a protokoly

• Měření ohmických odporů statoru a pólových cívek; porovnání mezi póly
• Izolační odpor a polarizační index podle TS EN 60034-15
• Ověření elektrické pevnosti izolace vysokonapěťovou zkouškou (hi-pot)
• Rázová zkouška (surge) přístrojem Baker-SKF; grafický i číselný protokol

Související služby

O našich pracích pro elektrárny se dočtete na stránce energetika a vodní elektrárny. Pro motory pomocných zařízení elektráren poslouží stránka převíjení vysokonapěťových motorů, pro naše metody měření stránka zkoušky motorů a pro rotory stránka průmyslové vyvažování.

S údaji z typového štítku generátoru a popisem poruchy si vyžádejte nabídku; elektrárny po celém Turecku obsluhujeme z naší dílny v Dilovası (Kocaeli).

Často kladené otázky

Lze obnovit pouze pólové cívky rotoru?

Ano. Která vinutí se obnoví, se určuje podle měření a pozorování při vstupní expertize; práce na statoru a rotoru jsou v nabídce uvedeny jako samostatné položky.

Jak se generátor přepravuje a které díly přijdou do dílny?

Plán demontáže a přepravy stanovíme společně s Vámi při předběžném posouzení podle rozměrů generátoru a podmínek v elektrárně.

Výsledky jakých zkoušek dostanu při předání?

Při předání obdržíte výsledky měření odporů vinutí, izolačního odporu, polarizačního indexu, zkoušek hi-pot a surge a případně protokol o vyvážení.

Jak se určuje doba a cena?

Dobu i cenu určují velikost generátoru, vinutí, která je třeba obnovit, a stav plechového svazku; písemně je uvádíme v nabídce po vstupní expertize.
