سیم پیچی موتور آسنکرون فشار ضعیف

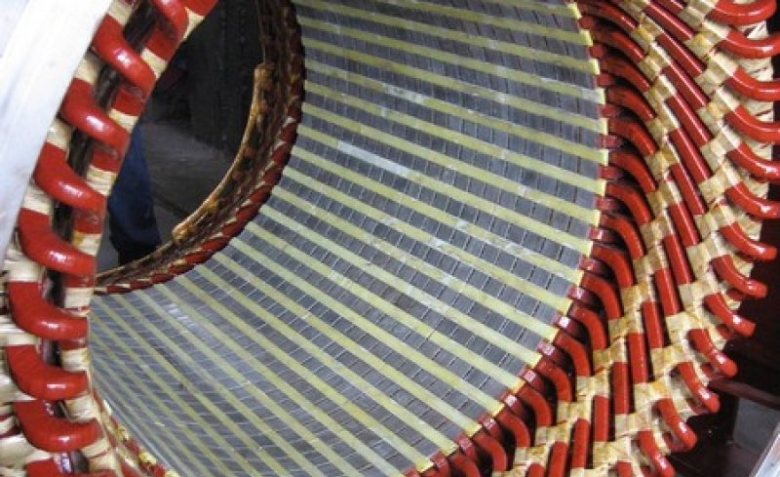

سیم‌پیچی موتور فشار ضعیف

سیم‌پیچی موتور آسنکرون فشار ضعیف (بازپیچی): عایق کلاس F، سیم لاکی HCO، وارنیش VPI، تست‌های TS EN 60034-15، تحویل با گزارش و 1 سال گارانتی.

سیم‌پیچی (بازپیچی) موتورهای الکتریکی آسنکرون جریان متناوب

موادی که شرکت ما در سیم‌پیچی (بازپیچی) موتورهای الکتریکی آسنکرون جریان متناوب به کار می‌برد، محصولات فناوری روز هستند و به‌طور استاندارد مواد عایقی کلاس F (155 درجه) به شمار می‌روند. به‌ویژه در عایق شیار موتور و عایق بین فازها از ماده عایقی نومکس (Nomex) استفاده می‌شود که به‌راحتی تا 155 درجه مقاومت می‌کند. بنا به درخواست شرکت‌ها، مواد عایقی کلاس H (180 درجه) نیز به کار می‌رود. در سیم‌پیچی (بازپیچی) موتورهای الکتریکی آسنکرون جریان متناوب از سیم لاکی کلاس HCO (200-220 درجه) استفاده می‌شود و بدین ترتیب کارکرد بی‌اشکال و طولانی‌مدت در دماهای بسیار بالاتر نیز تضمین می‌شود. افزون بر این، کابل‌های خروجی موتورهای الکتریکی آسنکرون جریان متناوب با روتور قفس سنجابی که سیم‌پیچی (بازپیچی) استاتور آن‌ها انجام شده، سیلیکونی هستند و با وارنیش‌کاری به روش VPI سطح عایقی بسیار بالاتری به دست می‌آید.

روش اجرایی سیم‌پیچی استاتور در موتورهای الکتریکی

بررسی‌ها و اقداماتی که تحت عنوان سیم‌پیچی، نگهداری و تعمیر روی سیم‌پیچ‌های استاتور موتورهای الکتریکی آسنکرون جریان متناوب ارسالی مشتریان به کارگاه ما انجام می‌شود، در ادامه به‌صورت بندبه‌بند به اطلاع شما می‌رسد.

سیم‌پیچی موتورهای الکتریکی AC قفس سنجابی: وضعیت معیوب سیم‌پیچ استاتور عکس‌برداری و ثبت خواهد شد و گزارش علت سوختن همراه با عکس‌ها به شرکت ارائه خواهد شد.

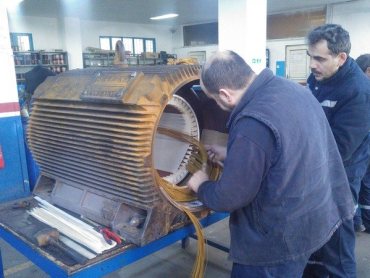

سیم‌پیچ‌های استاتور بدون آسیب رساندن به هسته (بسته ورق) استاتور باز خواهند شد. در صورت لزوم، با سوزاندن در کوره در دمای 300 °C باز خواهند شد و تمیزکاری شیارها با دقت انجام خواهد شد.

هسته استاتور تحت تست اتصال کوتاه قرار خواهد گرفت و افزایش دمای هسته با دوربین حرارتی بررسی، ثبت و گزارش خواهد شد. در صورتی که در پایان تست، تعمیر هسته لازم باشد، به شرکت شما اطلاع داده می‌شود، برای تعمیرات لازم پیشنهاد قیمت ارائه خواهد شد و پس از تأیید شما اقدامات لازم انجام خواهد شد.

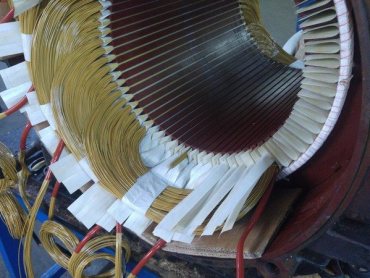

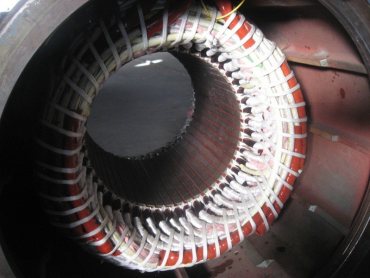

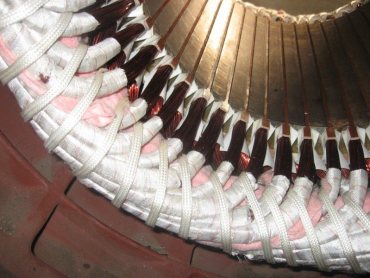

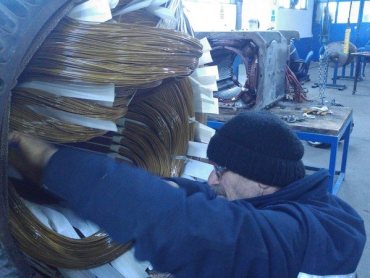

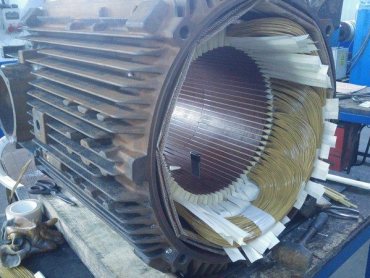

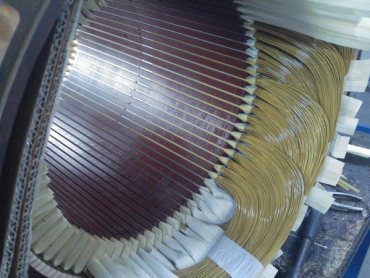

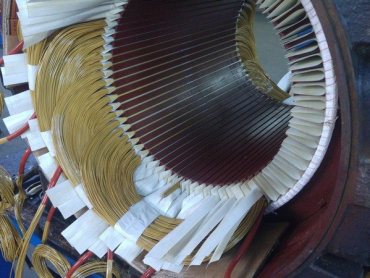

سیم‌پیچ‌های استاتور مطابق با نمونه اصلی، با استفاده از مواد عایقی کلاس F و هادی مسی الکترولیتی با مقطع گرد و روکش لاکی کلاس HCO (200-220 °C) دوباره پیچیده خواهند شد. مواد عایقی مورد استفاده وارداتی، کلاس F (155°C) و دارای گواهی ISO 9001 خواهند بود.

ترمیستورهای سیم‌پیچ‌های استاتور با نمونه نو تعویض خواهند شد. سیم‌پیچ‌های استاتور پس از اتمام سیم‌پیچی با وارنیش کوره‌ای با مقاومت کلاس HCO (220 °C) وارنیش‌کاری شده و با پخت در کوره در دمای 140°C به مدت 12 ساعت خشک خواهند شد. پس از کوره، تست‌های عایق سیم‌پیچ مطابق با استاندارد TS EN 60034-15 روی سیم‌پیچ‌های استاتور اعمال خواهد شد.

تست‌ها و اندازه‌گیری‌هایی که انجام می‌شود

تست‌های زیر روی موتوری که مونتاژ آن تکمیل شده اعمال و گزارش خواهد شد.

مقاومت‌های اهمی سیم‌پیچ با دقت 1/10000 اندازه‌گیری و گزارش خواهد شد.
پس از کوره، پیش و پس از مونتاژ، تست‌های مقاومت عایقی سیم‌پیچ نسبت به زمین مطابق با استاندارد TS EN 60034-15 انجام و گزارش خواهد شد.
تست‌های عایقی مانند مگاهم، Hi-Pot و شاخص پلاریزاسیون انجام شده و همراه با گزارش به شرکت شما ارائه خواهد شد.
سیم‌پیچ‌های استاتور تحت تست ضربه (Surge) قرار خواهند گرفت و نتایج به‌صورت نموداری و عددی گزارش خواهد شد.
بالانس روتور مطابق با استاندارد ISO 1940 / 1 انجام و گزارش خواهد شد.
موتور در حالت بی‌بار به کار انداخته خواهد شد و تست‌های ارتعاش و کنترل دمای بلبرینگ با دوربین حرارتی انجام خواهد شد.
موتوری که همه تست‌ها را با موفقیت پشت سر بگذارد، به رنگ اصلی خود رنگ‌آمیزی شده و همراه با تمامی گزارش‌های تست برای شرکت شما ارسال خواهد شد.

گارانتی

سیم‌پیچی استاتور موتورهای الکتریکی آسنکرون جریان متناوب با روتور قفس سنجابی در برابر عیوب مواد و اجرا به مدت 1 سال گارانتی دارد.

مواردی که مشمول گارانتی نمی‌شوند

حفاظت ناکافی
اضافه‌بار
دوفاز شدن (قطع یک فاز)
متلاشی شدن بلبرینگ
ترک‌های محور
بریدگی (شکستگی) محور
دلایل مکانیکی مانند قفل شدن روتور
دلایل خارجی مانند اصابت صاعقه و خیس شدن
سیم‌پیچ‌هایی که روی موتور تعمیر نشده‌اند و موتورهایی که تنها نگهداری (سرویس) شده‌اند، خارج از پوشش گارانتی خواهند بود.
